3MW充电机方案

浏览数量: 0     作者: 本站编辑     发布时间: 2024-03-05      来源: 本站

询价

3MW充电机方案

3000kw充电机终端充电系统,利用充电机为电动汽车提供直流电能,提供友好的人机操作界面,具有相应的控制、计费、扣费、通信功能和保护功能。

本液冷充电系统为电动汽车电池提供所需的直流电源,此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体,通过与电池管理系统(BMS)通讯,实现对整个充电过程的智能化控制。

本产品采用模块化设计,拥有多重保护功能,人性化的画面提示功能,自动化的充电控制;产品提供CAN、以太网、GPRS等多种通信接口与监控中心或运营管理中心实时通信,并接受监控中心的指令限制车载充电机的输出功率等,实时监测充电架的连接状态,连接异常将立即终止充电,确保充电过程中的人身和车辆安全。

锐速分体式国标/欧美标超级液冷直流充电堆系列产品采用先进的热管理理念和前沿的电子电路技术,主要由液冷散热系统、人机交互单元、控制单元、充电模块单元、计量单元、安全防护单元等组成。本系统利用液冷技术,超级终端能让车辆在10分钟内充满电,整个系统由主柜及一个超充终端及多个普通终端组成, 有效的解决了司机充电焦虑问题,极大地提升了新能源汽车的应用前景以下是液冷系统的组成部分:

6

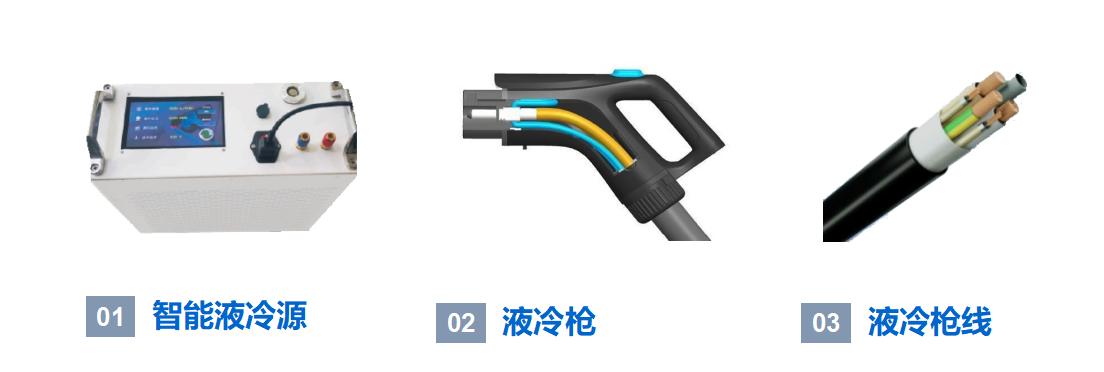

智能液冷系统由智能液冷源+液冷枪线+液冷枪构成,单枪最大可大1500A (国标/欧美标)

双循环冷却回路,冷却直达充电端子

同时充电枪端子的温度低于55C,充电速度不衰减

有机合成冷却液,及时散热,在零下45°C也不会结冰

冷却源具有对冷却液工作压力、流量和温度监控与报警的装置

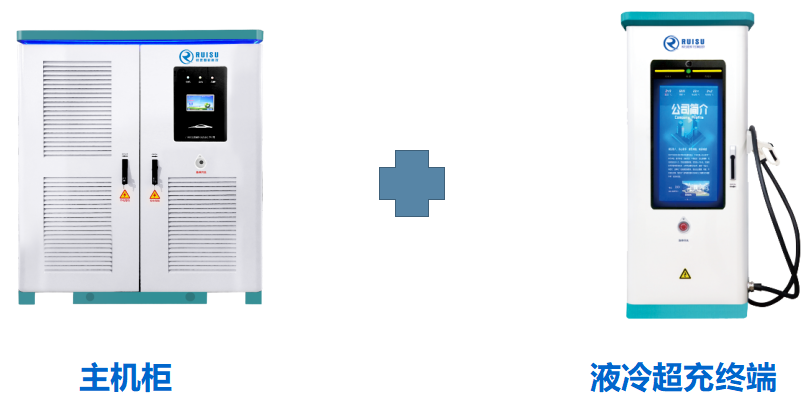

3000KW充电站设计规划是由1套3000kW充电柜和1个2000A液冷终端组成。整流柜设计为100台30kW ACDC功率模块;在监控控制单元控制下,完成整个充电服务流程的充电系统。

7

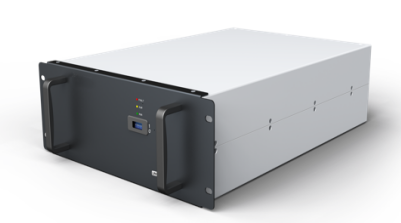

30KW液冷模块

8


电源模块主要特点

高可靠

全封闭设计,模块内部与外界无空气交换,防尘防盐雾

零噪声

液冷散热,模块无噪声,可应用于居民区、办公区;

高效率

最高效率96.5%

最低待机功耗2W

兼容性强

同尺寸兼容液冷DCDC模块、液冷双向ACDC模块,便于系统设计

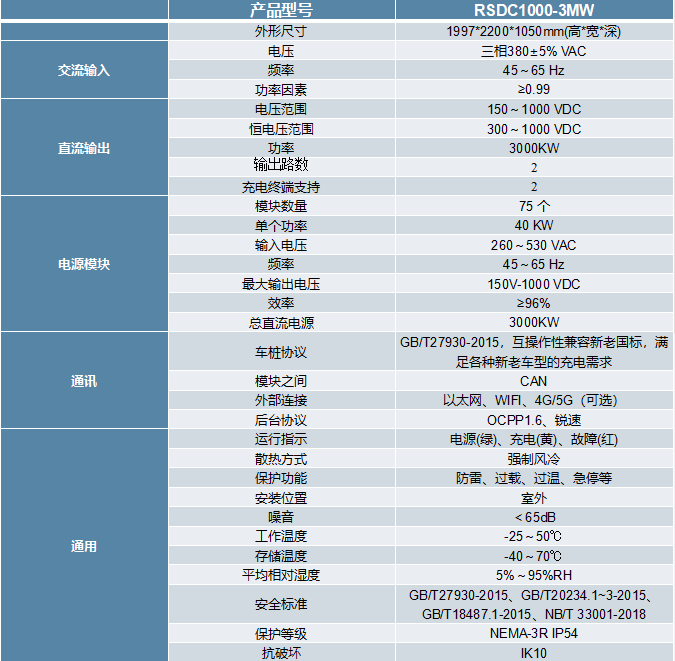

主柜参数

9

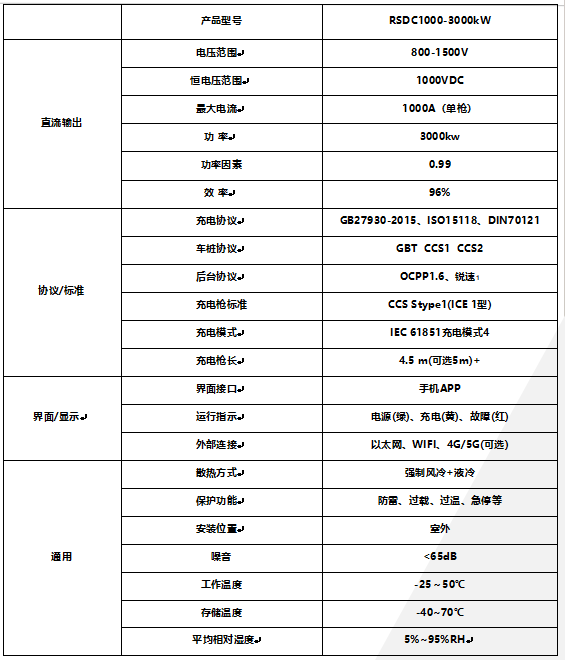

液冷分柜规格参数

10
