480kW一体化太阳能储能电站技术方案

浏览数量: 0     作者: 本站编辑     发布时间: 2024-03-05      来源: 本站

询价

480kW一体化太阳能储能电站技术方案

1. 项目概况

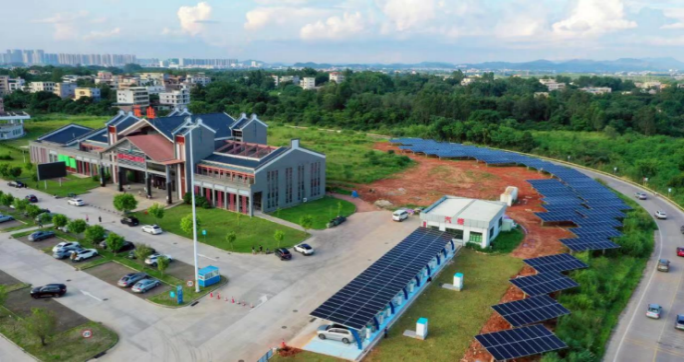

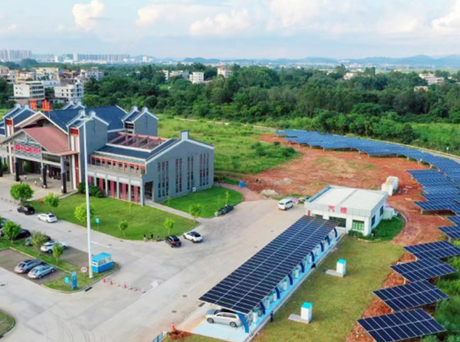

广东惠州惠大高速元山服务区“光储充”一体化电低碳项目工程成功建成投入使用,这是广东省内首个建成的高速公路服务区“光储充”储能试点项目。此项目采用光储一体化电站。

惠大高速元山服务区东、西区分别建设了一座超级快充电站,每侧服务区都布设充电堆2套,每套总功率480千瓦,每套充电堆系统含液冷超充头1个、快充头5个。

该电站集太阳能发电、储能和充电设施于一体,其设计理念是利用服务区的闲置空间和资源,通过高效的太阳能电池板收集电能,并在储能系统储存起来,最后通过快速充电设施提供给服务区的新能源车辆使用。

该项目既充分利用了服务区的空间资源,又实现了新能源的清洁、可再生的特性,具有良好的环保效益、社会效益、经济效益。


 2



2. 储能方案


根据服务区用电设备同时开启的概率,本项目配置480kW 6h储能系统一套。在晚上22点钟至次日早上6点钟用利用变压器空闲容量充电。

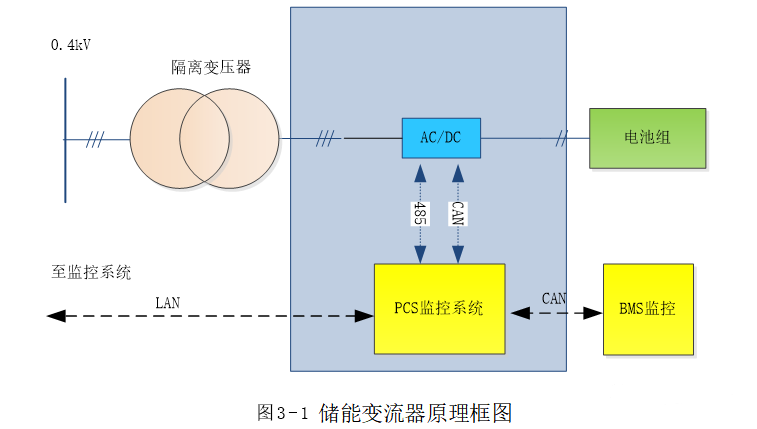

储能系统容量为400kW×6h,包含一套400kW储能变流器和一套电池单元。电池单元包含电池架、电池连接、BMS等,蓄电池由4簇电池并联而成,并联后接入储能变流器直流侧


3




3. 光伏发电方案


屋顶总可铺设光伏面积共计约4800平方米,共可铺设400kW光伏组件,设置500kVA变压器一台,与并网柜一起组成光伏并网系统。

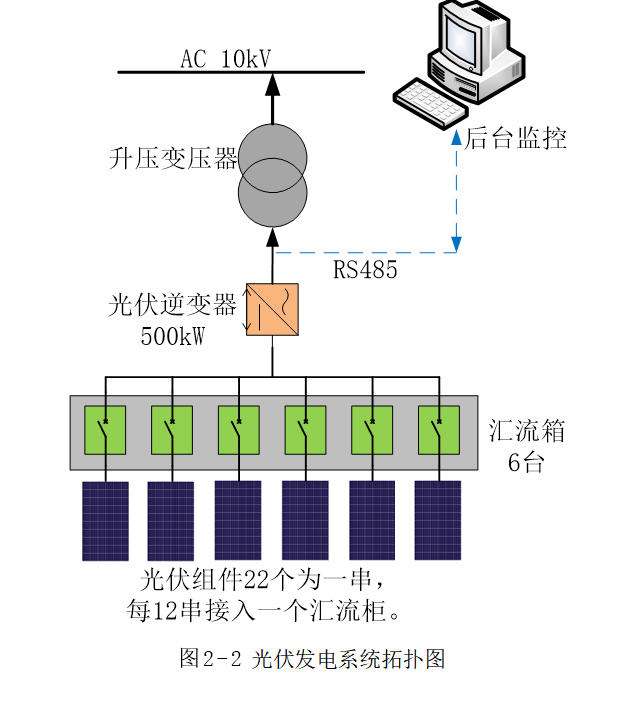

本项目配置260Wp多晶硅光伏组件,每22块组件串联为一串,每12串并联接入汇流箱,共计6个汇流箱接入逆变器,经并网柜、变压器接入工厂10kV侧。



4



4. 电池管理系统

储能系统配置一套电池管理系统(BMS),与储能变流器通讯,对电池进行保护性充放电。BMS采用三级结构,包含电池系统管理单元(BAMS)、电池组管理系统(BCMU)、电池检测单元(BMU)、电流传感器、继电器及附件等。其中BMU负责电池电压和温度的采集,根据均衡策略对电池组实施均衡管理;BCMU负责管理一簇电池,主要用于对储能电池进行实时监控、故障诊断、SOC估算、充放电模式选择等,并通过通信方式与上位机进行信息交互,保障高效、可靠、安全运行。

电池检测单元(BMU)检测26只单体电池电压、温度等信息,每簇电池包含有13个BMU;每簇电池由1个电池组管理系统(BCMU)与13个BMU通讯,对电池组进行实时监控;4簇电池对应一个电池系统管理单元(BAMS),分别和BCMU通过RS485通讯,1个 BAMS与4个BCMU通讯,通过1路CAN与储能变流器通信。




5. 充电桩系统建设方案

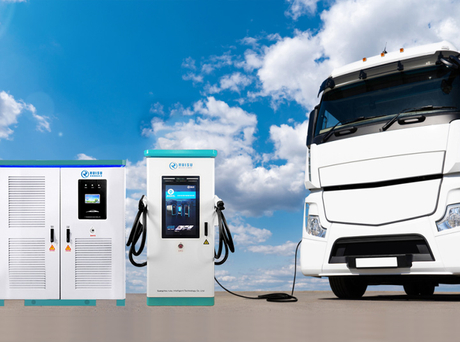

锐速分体式直流充电机具有转换效率高、配置灵活度高、功率智能分配、应用范围广等诸多特点,可广泛应用于电动汽车充电站、商业圈、高校停车场、公共停车场、地下停车场等场所为具有车载充电机的电动汽车或具有符合国标要求的直流快速充电口的车辆提供快速充电,设备为电动汽车或其他电动运输设备供给能量。

产品具有良好的人机交互界面、电能计量、充电保护、充电数据记录、接收上传数据等功能。

本产品采用模块化设计,拥有多重保护功能,人性化的画面提示功能,自动化的充电控制;产品提供CAN、以太网、GPRS等多种通信接口与监控中心或运营管理中心实时通信,并接受监控中心的指令分配车载充电机的输出功率等,实时监测充电枪的连接状态,连接异常将立即终止充电,确保充电过程中的人身和车辆安全。

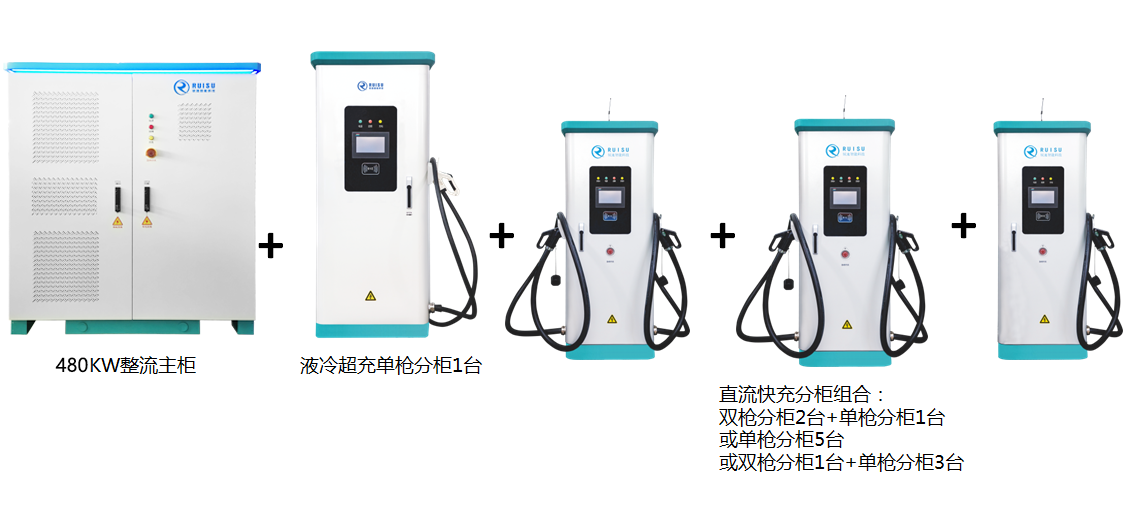

成套设备组合方案:


5



项目

参数指标

备注

型号

RSDC1000-F480KW


主柜外形尺寸

1622.5*937.5*1766mm

宽*厚*高

分柜外形尺寸

单枪快充分柜610*446*1532mm

双枪快充分柜610*446*1532mm

液冷分柜610*446*1532mm

宽*厚*高

交流输入电压

380V±15%

三相五线制

交流输入频率

45Hz~55Hz


额定功率

480kW


输出电压

DC200~1000V


输出电流

0~250A(直流快充)

0~600A(液冷超充)


功率因数

≥0.99

50%P0以上输出条件

效率

≥96%

峰值效率

计量方式

直流电表计量

精度等级0.5

冷却方式

强制风冷


防护等级

IP54


海拔高度

≤2000m


工作温度

-20℃~50℃

50℃以上降额工作,70℃停止工作

相对湿度

≤95 %

无冷凝

充电接口

GB/T20234.3-2015直流充电接口


通讯接口

4G、RS485、CAN、以太网(可选)


安装方式

落地式固定


启动方式

刷卡、扫码启动



根据国家对光伏、储能项目的政策、惠州工商业两部制电价政策,惠州新能源汽车厂区光储一体化电站经济和环保效益显著。储能项目的建设和运维过程中利用峰谷值电价,削峰填谷,减轻用电峰值时电网压力,提高了用电效率,同时也使企业获得经济效益、用电质量的提高、增加供电可靠性;光伏发电采用自发自用,余电上网的策略,获得了政府补贴,减少了碳排放。

在优化资源配置的同时,本项目也符合国家大力发展光伏与储能系统政策,投资方获得投资收益,社会公众享受无污染的清洁能源带来的美好环境。因此,项目具有良好的社会和经济效益,值得投资建设。
