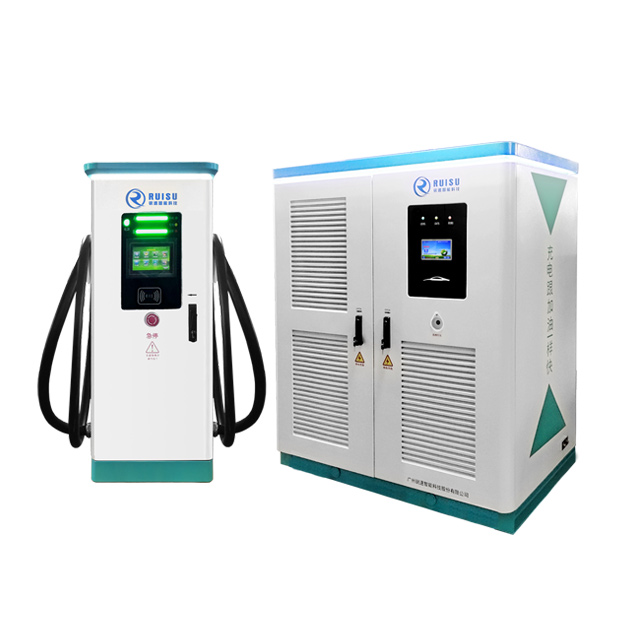

640kw分体液冷充电堆


功能特点:

1.满足各种车型、不同功率的充电需求,为任一终端所连接的电动汽车动态匹配其所需的充电功率;

2.可满足电动汽车大功率快速充电的需求,避免了设备升级改造或充电站重新建造所产生的重复投入;

3.矩阵式柔性充电堆:基于功率单元矩阵控制,以全数字化智能充电模块为核心建成的分体式充电站设
   施,实现快速部署:矩阵式柔性充电堆具有集中化、预装式的特点。

4.采用智能充电模块,具有高功率、高效率、低谐波、智能化程度高等优点;

5.根据充电车辆BMS所发出的充电需求,动态分配充电功率,从而提高充电设备的使用率,实现高度集成管理,

6.双开门设计,减少安装占地,方便检修与维护

7.顶部发光灯带,吸引眼球,自带流量;

8.多功能运输及安装结构设计,即可吊装又能用又车,



状态:
数量:


产品简介:


RSDC1000-640KW是为大功率充电站点设计的分体式大功率充电系统。系统采用一个电源柜带超充终端和快充终端组成,电源柜额定功率640W,内置隔离风道灌胶充电模块,可靠性高;充电终端可选配常规250A输出充电终端或液冷800A充电终端,采用双层星环柔性分配,每个终端最大功率调配240KW,波冷终端晟大功率调配480KW,各终端之间采用COOLRING"方式进行智能功率分配,可提高充电站点充电车位及功率的利用率。系统采用IP54(电源柜)IP55(充电终端)高防护设计,适用于各类应用场量。


微信截图_20240326145655


产品特点:


  • 满足国标,国网,南网,及各省市关于电动汽车充电装置的标准。兼容支持2011/2015国标等充电协议;


  • 采用分体式设计,充电终端体积小便于分布式安装于各车位,标准配置为640kw 0超充终端+8快充双枪终端或1超充终端+7快充双枪终端、1超充终端+6快充双枪终端、1超充终端+5快充双枪终端、1超充终端+4快充双枪终端。


  • 充电输出电压范围DC150V-1000V,满足所有电动车辆充电及今后新国标高压充电标准的要求;


  • 标配250A常规双枪充电终端或选配800A液冷充终端,各终端之间环网连接,从而实现单枪240kW或480kW输出;


  • IP54(电源柜)/IP55(充电终端)高防护等级设计,适用户外安装使用,内置隔离风道灌胶模块,可靠性极高,满足-20℃-50 ℃环境温度下系统正常满载输出;


  • 完整配置接触器和熔断器,急停保护开关,输入防雷器,漏电开关,接地及绝缘检测监控安全保护器件,在软件和硬件上具备多重保护功能和逻辑;


  • 具备自动,定时间,定金额,定电量,定SOC等多种充电结算模式,支持双枪轮充,均充,定时充等多种双枪切换模式;


  • 安装独立高精度直流电能表,提供每一路输出的准确计量计费功能;


  • 提供网络化监控功能,可通过有线LAN、LTE无线路由器等实现远程监控。支持手机端运营计费功能和RF卡付费管理功能;


  • 具有系统告警,系统日志,充电记录,及BMS通信数据存储等功能,满足远程数据读取及软件升级功能;



产品参数:


项目

参数指标

备注

型号

RSDC1000-640kW


主柜外形尺寸

1793*1622*942mm

高*宽*深

分柜外形尺寸

1532*550*389mm(超充)

1377*500*290mm(快充)

高*宽*深

交流输入电压

400V±15%

三相五线制

交流输入频率

45Hz~55Hz


额定功率

600kW


输出电压

DC200~1000V


恒功率输出电压

DC300~1000V


输出电流

10~200A(单枪快充)

10~600A(液冷超充)


功率因数

≥0.99

50%P0以上输出条件

效率

≥96%

峰值效率

计量方式

直流电表计量

精度等级0.5

冷却方式

强制风冷+液冷


整机防护等级

IP54


海拔高度

≤2000m

2000m以上降额输出

大气压强

80kPa~110kPa


工作温度

-20℃~50℃

50℃以上降额工作,70℃停止工作

相对湿度

5%~95%

无冷凝

充电枪标准

CCS2/IEC   62196


通讯接口

4G、RS485、CAN、以太网(可选)


安装方式

落地式固定


启动方式

刷卡、扫码启动



项目

参数指标

备注

型号

RSDC1000-640kW


主柜外形尺寸

1793*1622*942mm

高*宽*深

分柜外形尺寸

1532*550*389mm(超充)

1377*500*290mm(快充)

高*宽*深

交流输入电压

400V±15%

三相五线制

交流输入频率

45Hz~55Hz


额定功率

640kW


输出电压

DC200~1000V


恒功率输出电压

DC300~1000V


输出电流

10~200A(单枪快充)

10~600A(液冷超充)


功率因数

≥0.99

50%P0以上输出条件

效率

≥96%

峰值效率

计量方式

直流电表计量

精度等级0.5

冷却方式

强制风冷+液冷


整机防护等级

IP54


海拔高度

≤2000m

2000m以上降额输出

大气压强

80kPa~110kPa


工作温度

-20℃~50℃

50℃以上降额工作,70℃停止工作

相对湿度

5%~95%

无冷凝

充电枪标准

CCS2/IEC   62196


通讯接口

4G、RS485、CAN、以太网(可选)


安装方式

落地式固定


启动方式

刷卡、扫码启动
